工業鏡頭選型

工業鏡頭的選型是極為關鍵的環節，其合適與否直接關乎機器視覺系統的成像質量。恰當?shù)溺R頭能讓相機性能發揮到極致，而不當?shù)倪x擇則會致使畫面效果欠佳。以下為您詳述鏡頭的選型方法。

一、鏡頭接口的選定

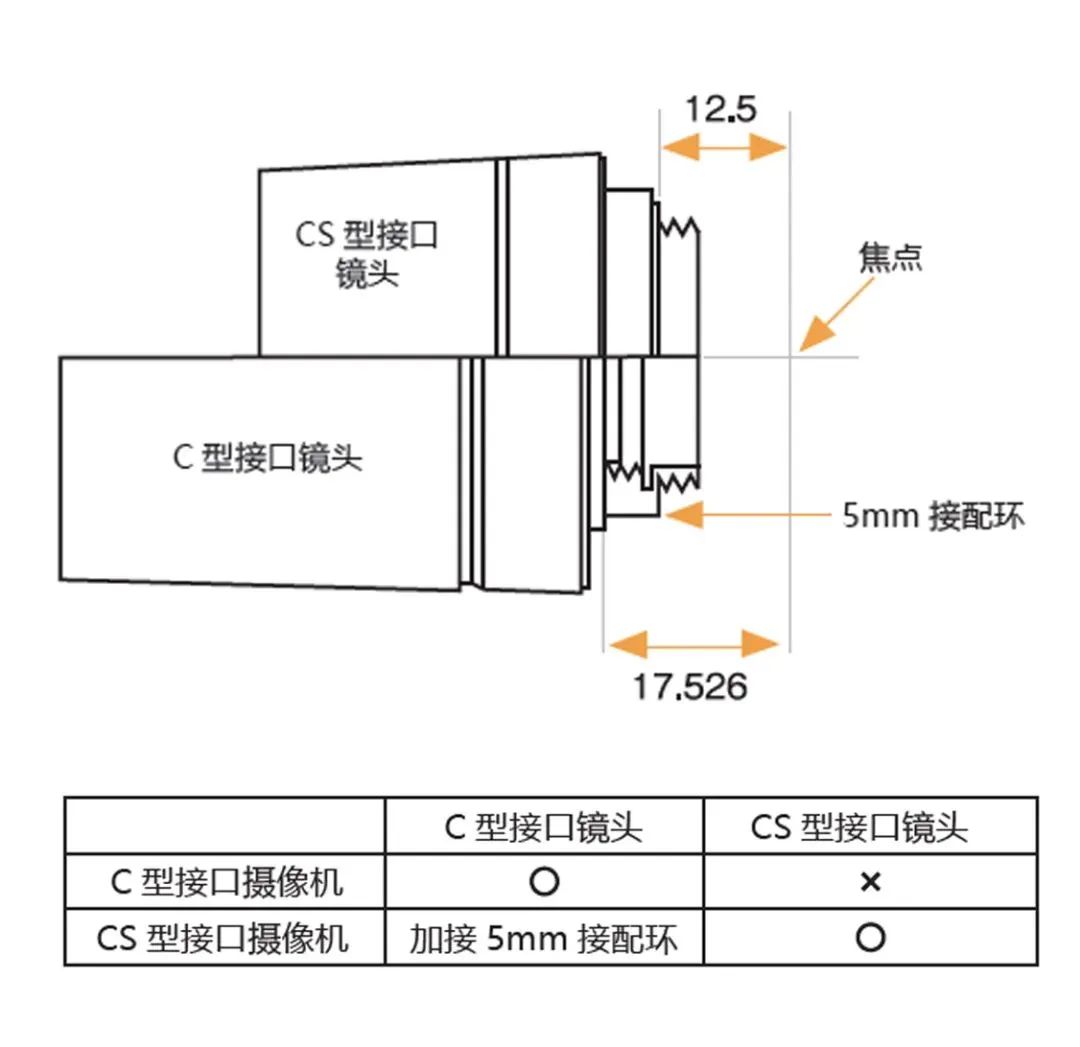

需保證鏡頭接口與相機接口相匹配，常見的常規接口為 C 口和 CS 口。其中，C 口的鏡頭安裝基準面到焦點的距離是 17.526mm，CS 口則為 12.5mm。

CS 型攝像機能夠與 C 型以及 CS 型的鏡頭相適配，但當 C 型鏡頭與 CS 型攝像機連接時，需要在兩者之間添加 5mm 的接配環（VM400），以便獲取清晰圖像。而 C 型接口的攝像機無法與 CS 型的鏡頭相匹配。Computar 的大多數工業鏡頭均為 C 接口。

二、鏡頭靶面的確定

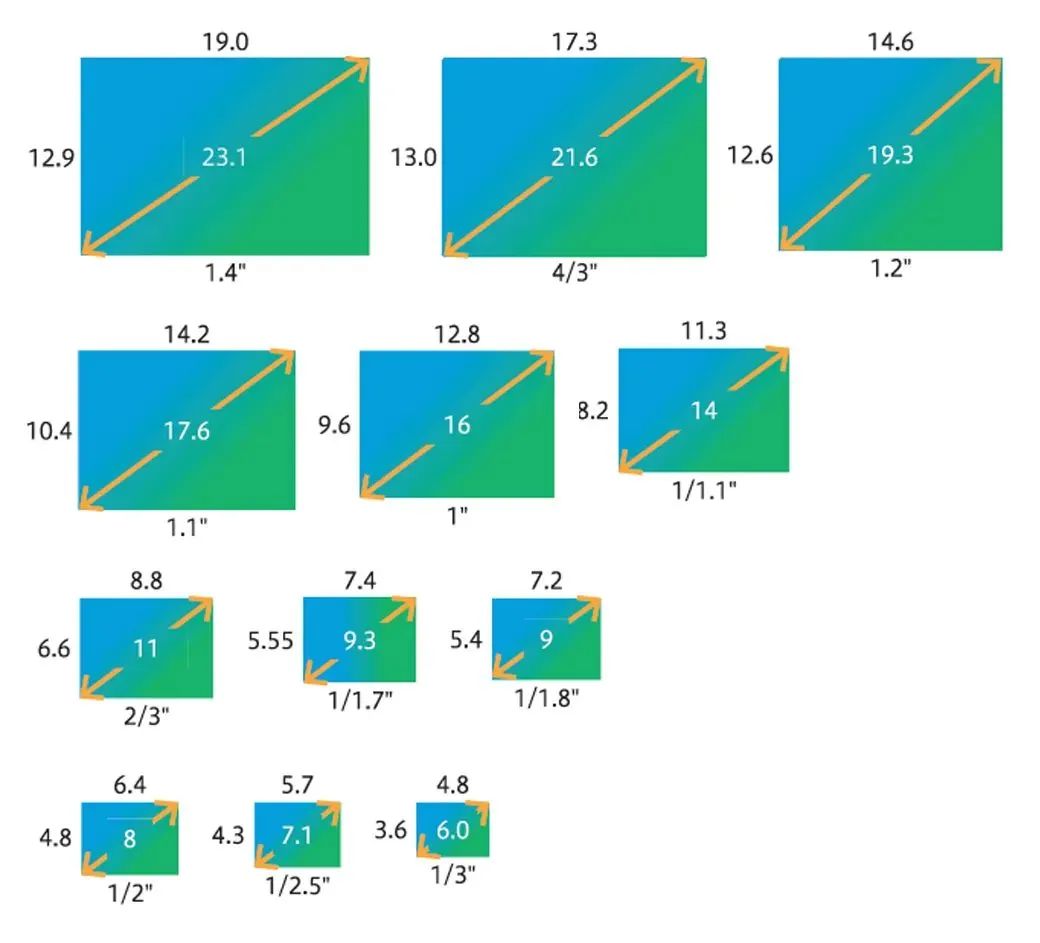

工業相機上所標注的靶面尺寸一般指的是相機傳感器的對角線尺寸。市場上常見的鏡頭靶面尺寸包含 1/2 英寸、2/3 英寸、1 英寸等。鏡頭的靶面尺寸最好與相機的靶面一致或者大于相機靶面，倘若小于相機靶面，圖像將會出現暗角。Computar 鏡頭的靶面范圍廣泛，從常用的 1/2 英寸到較大靶面的 1.4 英寸的鏡頭均有涉及，足以滿足客戶各類不同的機器視覺需求。

三、鏡頭焦距的選取

當確定相機視野大小時，若被測物大小和物距固定，可利用公式 f = y'×WD / y 來計算焦距（其中 f 代表透鏡的焦距，WD 表示從透鏡到物體的距離，y 為物體的垂直尺寸，y'為照相機傳感器的垂直尺寸），以此找到合適的鏡頭。

四、鏡頭光圈的抉擇

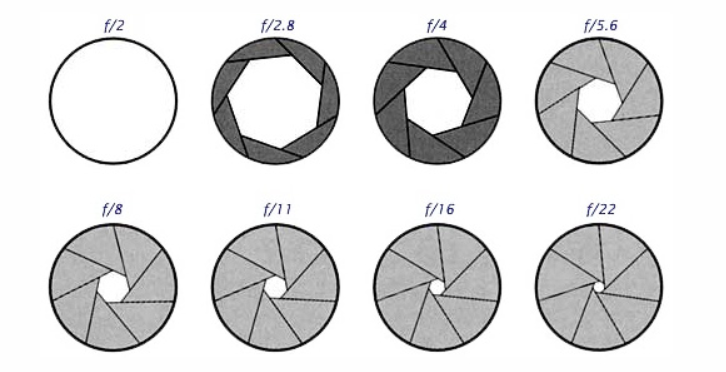

鏡頭的光圈大小直接影響圖像的亮度。在拍攝高速運動物體或者曝光時間極短的應用場景中，應當選用大光圈鏡頭，用以提高圖像的亮度。Computar 鏡頭的光圈最大值可達 F1.4。

五、合適分辨率的挑選

工業相機都有標定的像素，高像素的相機只有搭配高分辨率鏡頭，才能夠獲得高分辨率圖像。然而，要獲取真正優質的高分辨率圖像，僅擁有較高的像素?cái)?shù)是遠遠不夠的。MTF 曲線（調制傳遞函數）能夠描述鏡頭從圖像中心到邊緣的分辨率性能，鏡頭的分辨率以每毫米線對數來衡量?？煞直娴木€對數越多，鏡頭的 MTF 性能就越好。因此，選擇與相機相匹配像素以及具有高 MTF 性能的鏡頭，能夠有效提升圖像的成像效果。
