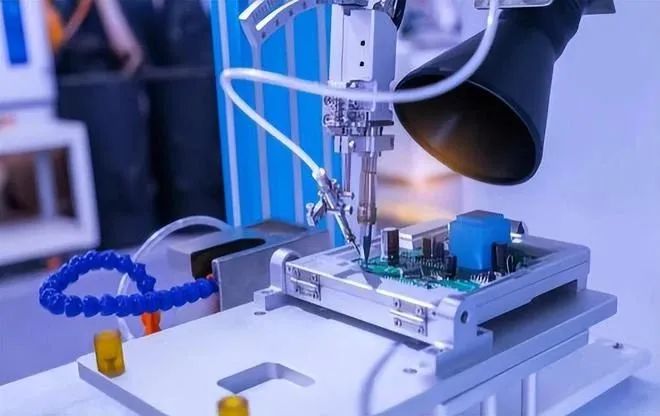

在半導體工業中，機器視覺可以用于芯片制造過程的檢測。例如，機器視覺可以檢測芯片表面的缺陷，如凸起、凹陷、劃痕、裂紋等。它還可以檢測芯片上的連線和元器件，以確保它們都被正確地放置和焊接。這些檢測可以自動完成，而無需人為干預，從而提高了生產效率和質量。例如PCB印刷電路板檢驗、板元器件部位、點焊、路線、打孔規格、角度測量?jī)x；電腦上微通信插口、SIM卡內存插槽；SMT元器件置放、表層貼片、表層檢驗；SPI助焊膏檢驗、回流焊爐和波峰焊機；電纜線聯接頭數量這些的監測及精確測量。

機器視覺可以用于芯片測試。芯片測試是檢測芯片性能的過程。機器視覺可以檢測芯片輸出信號的波形和頻率，以確定芯片是否正常工作。它還可以檢測芯片的功耗和熱量，以確定芯片是否正常工作并且不會過熱。這些檢測可以確保生產的芯片達到質量要求，并提高產品的可靠性和性能。如IC芯片、電子器件連接器平面度檢測中的運用檢驗引腳數量及其引腳好幾個部位的多少規格，包含pitch間距、總寬、相對高度、彎折度這些。完成對集成ic持續、高效率、迅速的外觀檢測，提升了檢驗高效率、節省人工成本并減少了職工勞動效率、更主要的是確保了檢驗的精密度。

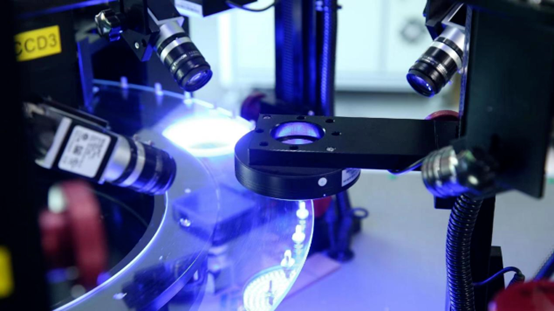

在中小型電子元件及小規格工業制品的外觀檢測、SMD商品的外觀檢測、單晶硅片外觀檢測中的運用。檢驗內容有燙印不正確、內容不正確、圖象不正確、方位不正確、漏印、表層缺點，對被測物表層開展快速及全自動照相后，傳輸數據到電子計算機開展解決，找到有偽劣產品。機器視覺還可以用于芯片封裝過程的檢測。芯片封裝是將芯片放置在塑料或陶瓷外殼中的過程。機器視覺可以檢測外殼的位置、缺陷和尺寸是否正確。它還可以檢測外殼上的標簽和標識是否正確，并確保芯片正確地連接到外部電路。這些檢測可以大大減少生產中的錯誤和缺陷。

晶圓制造環節：在晶圓的切割、拋光、鍍膜等工序中，讀取碼以確認晶圓的身份和加工參數，確保按照正確的工藝進行操作。

測試環節：在晶圓的電性測試和功能測試中，讀碼可以將測試結果與對應的晶圓關聯起來，方便后續的數據分析和質量評估。

倉儲和物流管理：在晶圓的存儲和運輸過程中，通過讀碼可以實現快速的庫存盤點和貨物追蹤，提高管理效率。

在機器市場中，半導體器件領域針對視覺系統的產品占全領域市場的40%-50%。半導體已成機器視覺主流應用市場，2022年中國半導體行業機器視覺市場規模達到17.15億元，同比增長30.32%。半導體生產的要求非常高，對產品的精度和穩定性都有著非常嚴格的要求。機器視覺技術可以通過圖像采集、分析和處理等功能，對半導體生產過程中的各個環節進行實時監測和分析，以確保產品的質量和穩定性。伴隨著半導體業對生產品質的嚴苛要求，必須使用很多的智能化生產制造生產設備，這種機器設備技術含量高，生產制造難度系數大，機器設備商品的價值高。從而推動了視覺系統專業技能的持續穩步發展。視覺系統本身也跟隨半導體材料、電子器件、積極化、電子光學等專業技能迅速發展趨勢而飛速發展和健全。芯片短缺背景下，各大晶圓廠商、芯片廠商開始增資擴產，如今已進入設備導入期，為此，也帶來了大量的晶圓檢測、芯片檢測等需求。

可以預見，未來機器視覺技術在半導體市場上的前景非常廣闊。隨著半導體產業的不斷發展和進步，機器視覺技術將會在半導體生產的各個環節中發揮重要作用，為產業的智能化和高效化提供更好的支持。

（ 注：本文部分素材來源于網絡，僅供學術分享使用，如有侵權可聯系刪除。）

自動照明設置 – 智能配置選擇 – 優化解碼算法 – 自動過程適應

• 可讀 OCR、條形碼、數據矩陣和 QR 碼

• 簡單的圖形用戶界面，帶教學向?qū)?br style="box-sizing: border-box;"/>

• 易于集成

機電一體化 mBWR200 代表了下一代最先進的批量晶圓讀碼器系統。mBWR200 提供盒子內晶片的自動缺口對準以及正面和背面讀取。憑借非常直觀的用戶界面和快速的讀取性能，批量晶圓讀碼器沒有任何不足之處。

應用：晶片自動對準（缺口）、晶片 ID 的自動讀取、正面和背面代碼識別、可以單獨對齊槽口

產品特點：

· 在大約 35 秒內完成 25 片晶圓的識別（對準和 ID 讀?。?/p>

· 高端晶圓 ID 讀碼器 IOSS WID120

· 便于使用、直觀的用戶界面

· 半導體工業標準的用戶界面

基本配置：

· 一個盒子中帶 25 個插槽專用于 200mm(8") 的晶圓

· 高端晶圓 ID 讀取器 IOSS WID120

· 集成功能強大的 PC

· 10.1" 觸摸屏顯示器

· 自動 RGB-LED 照明

· 2 個 USB 2.0 接口和 2 個 RJ45 接口

可按需選擇配置：讀碼器、SECS/GEM 接口、軟件定制、日志和打印功能、映射傳感器、清潔功能

BCA110 能夠讀取不同的代碼，甚至是多部分代碼。識別也可以在移動的光罩上進行。經過實踐驗證的符合半導體行業要求的識別算法保證了最大的讀取依賴性。由于其緊湊的設計，BCA110 非常適合許多生產工具。對于半透明掩模，如 PSM 或 APSM 掩模，有背光版本可供選擇?？梢允褂靡蕴W(wǎng)和 RS232 靈活配置通信和連接。另一個偉大的功能是簡單直觀的圖形用戶界面，使您能夠快速輕松地為應用程序配置 BCA110 系統。

BCA110 條碼掃描儀使用反射或透射光快速可靠地識別光罩上的代碼。(光罩又稱光掩模版、掩膜版，是由玻璃制成的曝光掩模，用于制造微芯片。)BCA110 旨在能夠在反射光下可靠地讀取所有類型的代碼(甚至是多部分代碼)。可以在靜止或運動時捕獲代碼。多樣的透射光可用于 PSM 或 APSM 掩模版。
