食品的體積測量——利用三維嵌入式視覺進行精確分割

2025-01-14 15:54:55上海昂敏智能技術有限公司16

挑戰:

精確分配

目標是優化加工魚片的切割機，以便根據體積測量以最高速度包裝完全相等的部分。

解決方案:

帶 DSP 的智能攝像機

攝像機檢測鮭魚片，根據高度數據計算體積和重量，并確定切割角度。完全自主，直接向 PLC 傳輸數據。

用于食品分割的 3D 攝像機- IBN 有限公司

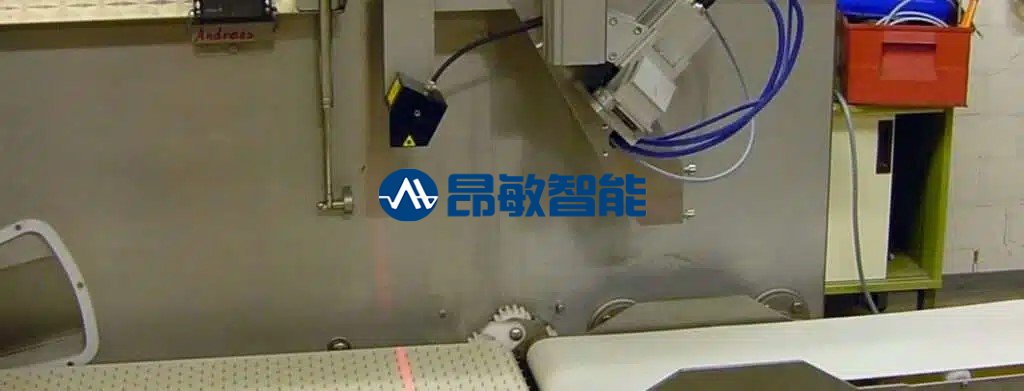

位于裝配線上方的測量裝置，由 Stocker-Yale 的激光器和 Vision Components 的智能攝像機組成。

結構光提供3D信息

通過使用結構光(結構光方法)簡化了獲得 3D 信息的過程。在這種技術中，預先定義的光圖案被投射到待測量的物體上。根據捕獲的圖像以及投光器和攝像機之間的已知幾何關系，計算物體表面上的點的三維坐標。

該技術已被用作 IBN 工程師貝恩德·諾依曼代表 GEBA·羅歇爾韋克開發的魚類分割項目的一部分。為了每小時處理所需數量的 120 多條魚片，該系統必須檢測單個鮭魚片，確定其體積和重量，然后確定切割裝置的切割角度，以便可以包裝重量恰好為 200 克的部分。

智能攝像機計算體積和重量

在準備將數據傳送到切割裝置時，必須首先確定傳送帶上魚的高度信息。為此，選擇了來自 Vision Components 的智能攝像機，與傳送帶成 45° 角安裝，以 5mm 的間隔拾取來自 Stocker-Yale 的結構光激光器中拾取激光。

一旦收集了這些數據，就對高度數據進行插值。該系統在開始時用一個已知高度的物體進行校準。因此，可以將高度數據轉換成世界坐標，并且可以確定魚的體積。由于魚的體積與重量的比率是已知的，所以可以精確計算切割刃的傾斜角度，以獲得每片最佳重量的精確切片數量。

關鍵事實

技術

結構光激光三維體積測量

挑戰

高速度和精度

VC 攝像機

帶 DSP 的 VC40xx

智能相機上的獨立數據處理

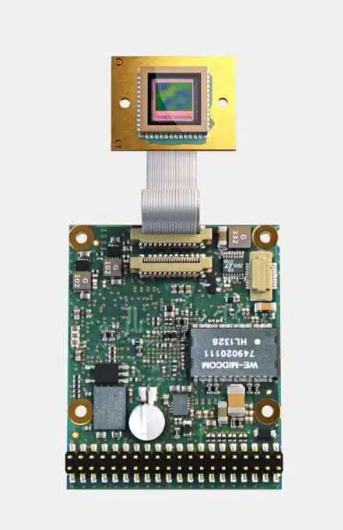

VC40xx智能攝像機是該應用的最佳解決方案。由于它配備了德州儀器公司的TI TMS320C64xx DSP，因此可以使用Code Composer來適應相機上的所有圖像處理例程。校準后，攝像機的數字和串行接口允許命令直接發送到控制切割機的PLC。這避免了需要一個單獨昂貴的基于PC并帶有圖像采集卡和攝像頭的解決方案。

該解決方案顯著降低了將視覺解決方案集成到整個工廠的成本，優化了生產流程。
