焊縫引導系統：基于 VC 板式相機的智能激光傳感器 Igm iCAM PRO 激光相機

2024-12-09 16:03:23上海昂敏智能技術有限公司8

焊縫引導系統：

Igm iCAM PRO激光相機

基于 VC 板式相機的智能激光傳感器

挑戰：

測量焊縫

在電弧焊過程中，應測量接頭橫截面，并確定焊縫位置和間隙尺寸。信息將直接在傳感器中進行預處理，并實時傳輸?shù)綑C(jī)器人控制器。

解決方案：

智能激光傳感器
機載預處理

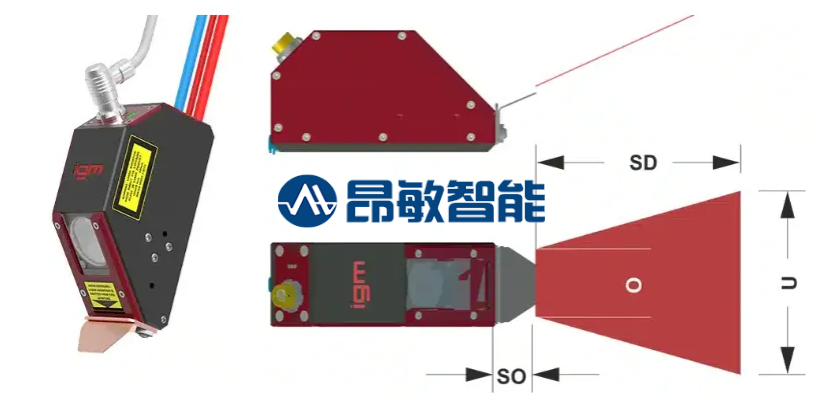

iCAM-PRO激光相機將 VCSBC nano Z-RH 板式攝像機與 igm 自主開發的功能強大的線激光模塊以及用于分析焊縫信息和計算軌跡的專業軟件相結合。編程直接通過 igm 的K6示教器完成。

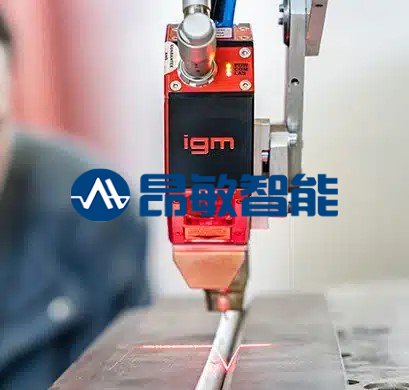

激光相機 iCAM Pro–igm Robotersysteme AG

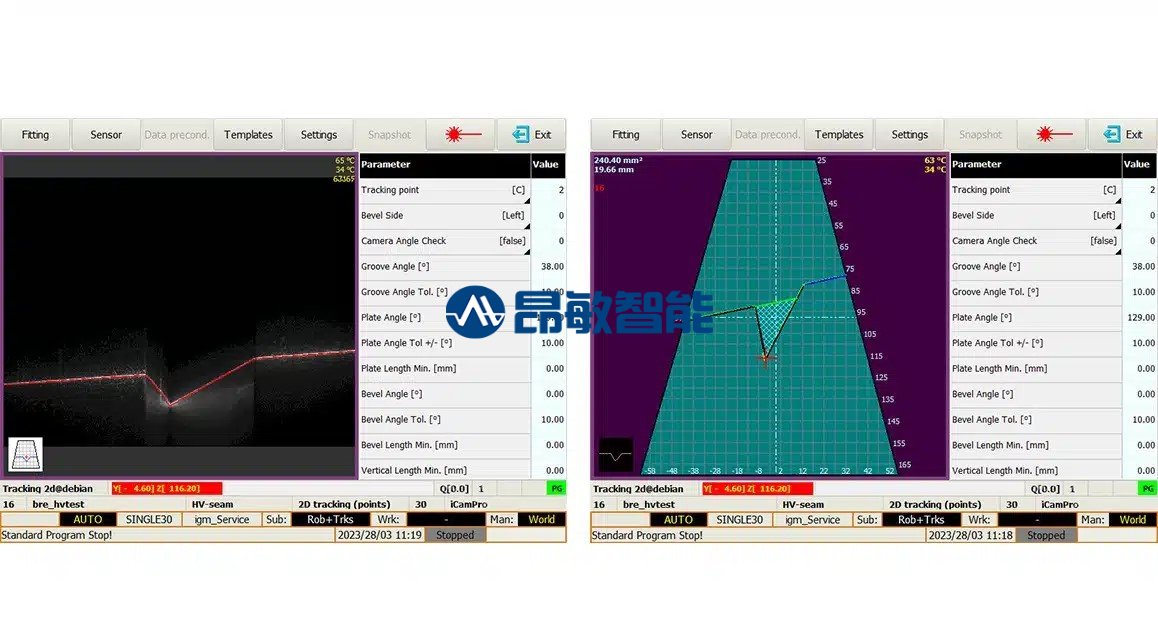

igm 激光相機的特點是對掃描輪廓進行機載預處理。

全自動機器人引導

用于電弧焊

焊縫的質量決定了兩個工件之間接頭的強度和持久可靠性。因此，機器人的引導、焊接過程中焊接參數的調整以及過程質量的監控都非常重要。為此，igm Robotersysteme AG 開發了一種光學激光傳感器。它可以跟蹤焊縫，使機器人手臂始終處于最佳位置。攝像頭還能測量焊縫的幾何形狀和可能出現的間隙尺寸，以便直接調整焊接參數。

預處理功能的實現

可靠的數據傳輸

為了提高工藝的可靠性，掃描輪廓的部分評估工作已經在激光相機的機頭中進行了預處理。這減少了需要傳輸?shù)臄?shù)據量，并允許使用更穩健的數據傳輸通道。這使得 iCAM-PRO 對焊接機器人技術中傳統干擾的敏感度大大降低。igm 專門為激光傳感器開發了輪廓評估軟件 iScan。通過該軟件，可以根據客戶特定的焊縫幾何形狀進行評估，從而充分發揮 iCAM-PRO 的潛力。
