項目需求：

1、檢測鉚釘大小

2、檢測鉚釘斷裂

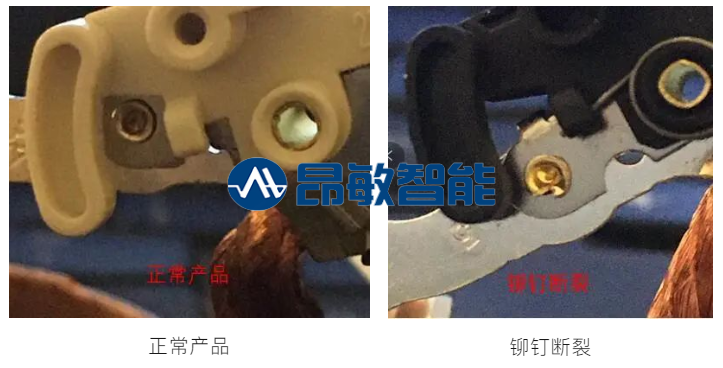

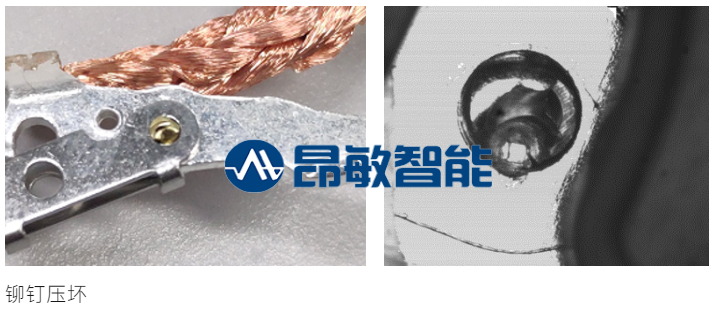

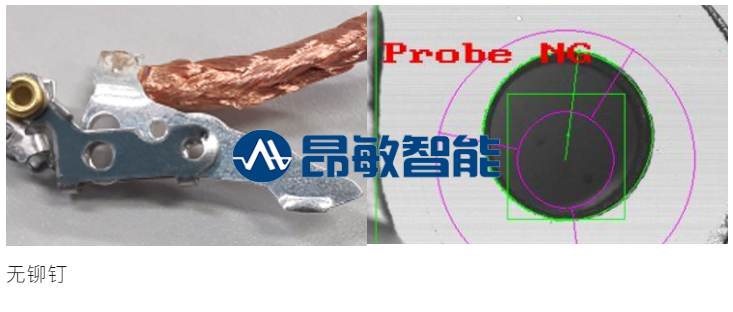

缺陷定義：

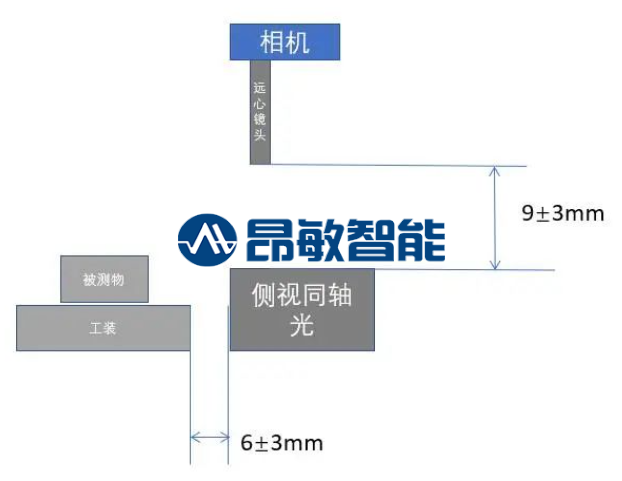

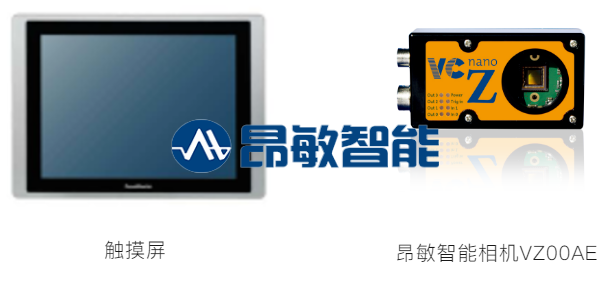

硬件配置：

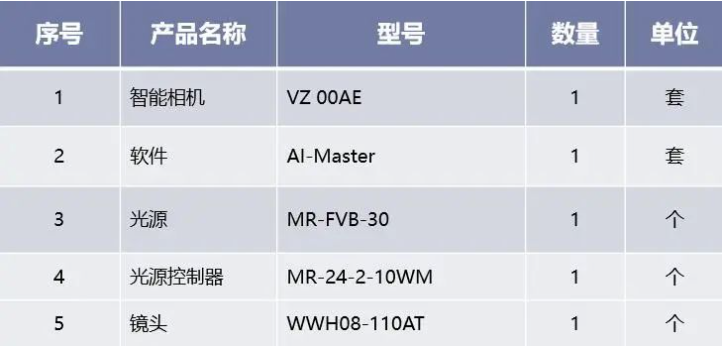

配置清單：

檢測思路以及算子實現方式：

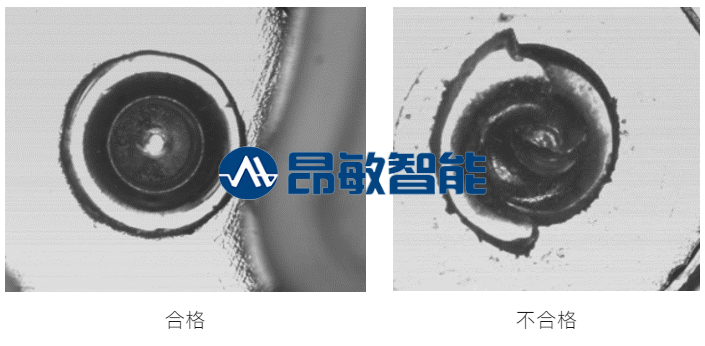

01  合格判斷:

• 通過顆粒物檢查（Particle inspect），找出白色圓環然后進行填充，如果查找成功填充后，對中間部位進行灰度值判斷，灰度值為255的時候就可以認為是合格品，直接給出合格信號。




02  不合格判斷:

• 當出現填充之后中間灰度值不為255的時候會執行缺陷檢測，判斷是否符合缺陷再給出NG信號。

03  缺陷檢測流程:

1、搜索白色圓環內圈，填充黑色

2、搜索白色圓環外圈，填充白色

3、這里穿插一個開口過大的檢測，根據步驟2檢測到的白色外圈，進行直徑補償，畫一個圓，再對圓外進行白色填充。

4、當步驟3判斷為OK的時候，接著步驟1、2繼續往下檢測。步驟1之所以要填充黑色，是為了將一些沒有連接到中間部分的黑色區域去掉，避免預判。

5、去掉了誤判區域后，利用同一個圓，再進行白色填充，將裂紋區域區分出來。然后進行Blob查找。

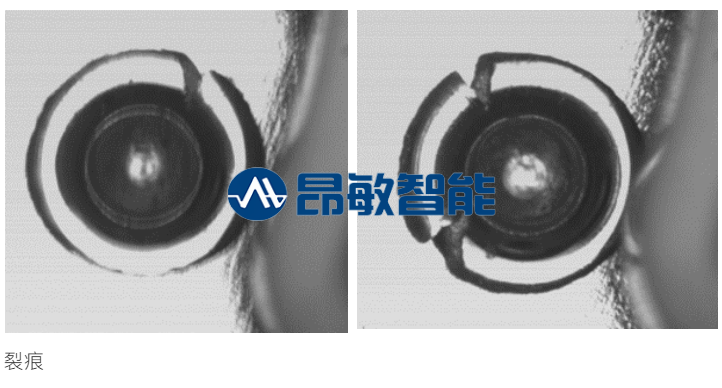

在查找黑色區域之前，會先查找灰色部分，如果灰色部分查找只有1個的話表示中間只有一條裂痕，一條裂痕的話判定為OK，如果2個及以上會判定為可能有2條裂痕。

6、如果灰色區域有2個及以上，判定可能存在兩條裂痕的情況，用blob去查找黑色區域，畫出窗口。對窗口內的面積以及面積占比進行判斷。不符合缺陷條件的窗口認為是OK窗口，最終檢測出有2個NG窗口才判定為多個裂痕NG產品。

軟件界面：
